通信电源屏系统

YX通信电源屏先进的模块设计使得整个系统体积很小,却能提供足够的功率满足通讯系统的要求,同时符合机架式安装的特征。适用于各种规模的交换局、机房、基站、卫星通信、数据通信、铁路以及电力系统等电网波动范围很宽的场合。

客户服务中心:0755-23024697

产品详情

:产品简介

YX通信电源先进的模块设计使得整个系统体积很小,却能提供足够的功率满足通讯系统的要求,同时符合机架式安装的特征。适用于各种规模的交换局、机房、基站、卫星通信、数据通信、铁路以及电力系统等电网波动范围很宽的场合。

YX通信电源操作方便,易于安装和维护。系统模块插框采用插箱式安装方式,便于灵活扩容整流模块和更换监控模块。


:产品原理

通信电源屏两路市电经过双路交流切换装置输入一路交流,给各个充电模块供电。通信电源屏充电模块将输入三相/单相交流电转换为直流电,给蓄电池充电,同时给负载供电。当市电断电或异常时,由蓄电池放电应急供电;
   通信电源系统中的各基础监控单元受主监控的管理和控制,通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息,用户也可触摸显示屏查询信息及操作,系统信息还可以接入到远程监控系统。
通信电源屏除基础的交流监控、直流监控、开关量监控外,还可以配置绝缘监测、电池巡检功能,用来对直流系统进行全面监控。


:产品特点

本产品符合GBT19826-2005电力工程直流电源设备通用技术条件规定。

本产品符合DLT5044-2004电力工程直流系统设计技术规程。

本产品充电装置可用高频充电模块和相控充电机。

本产品微机控制器可用PLC控制器型和工业级单片机型。


高可靠性:

1采用开关电源的模块化设计,N+1热备份。

2充电模块可以带电热插拔,平均维护时间大幅度减少。

3动力母线和控制母线可以由充电模块单独直接供电,可以通过降压装置热备份。

4硬件低差自主均流技术,模块间输出电流最大不平衡度优于5%。

5可靠的防雷和电气绝缘措施,选配的绝缘监测装置能够实时监测系统绝缘情况,确保系统和人身安全。

6系统设计采用IEC(国际电工委员会),UL等国际标准,可靠性与安全性有充分保证。

通信电源屏技术指标

交流测量精度:220V380V±15% 范围内 1.0 %

直流测量精度:输出电压: 40V~60V范围内 0 .5%

充电电压: 55V~58V范围为 0.5%

电池电压: 12.5V±10%范围为 0.5%

 充电控制参数:调压口输出电压(DC)0 ~ 8.0V受控 (100mA)

 温度检测:1路电池室温度 -40~125   各章节电池温度巡检 -55~125

 电池在线检测: 据电池节数定几路检测

 绝缘在线检测: 8~64,可定制

 支路开关状态检测: 8~64路

 硅链控制: 5级

 故障记录: 64条


系统组成(组件):

按功能单元分,系统由以下组成部件组成,各组件的基本功能如下:

a) 高频开关整流模块

高频整流模块完成AC/DC变换,实现系统的最基本功能。

b) 交流配电

将三相交流输入电源通过配电分配到各个高频整流模块,其扩展功能为实现两路交流输入电源能自动进行投切。

c) 直流馈电

将直流母线电压通过配电分配到每一路直流输出回路。

d) 监控单元装置

进行整个系统的管理,人机对话的实现窗口,主要进行电池充电管理,系统后台远程控制。通过监控装置,把交流、直流、扩展量的各种模拟量,各种开关量信号采集并分析处理,具有声光告警信息。

e) 电池巡检

对单体电池电压监测和告警,我公司提供电池巡检装置及电池巡检单元;分别检测19节及120节单体电池。

f) 绝缘检测

对母线和馈出支路的对地绝缘状况进行监测,产生告警信号,上报数据到监控模块系统,在监控模块中显示详细的告警信息。

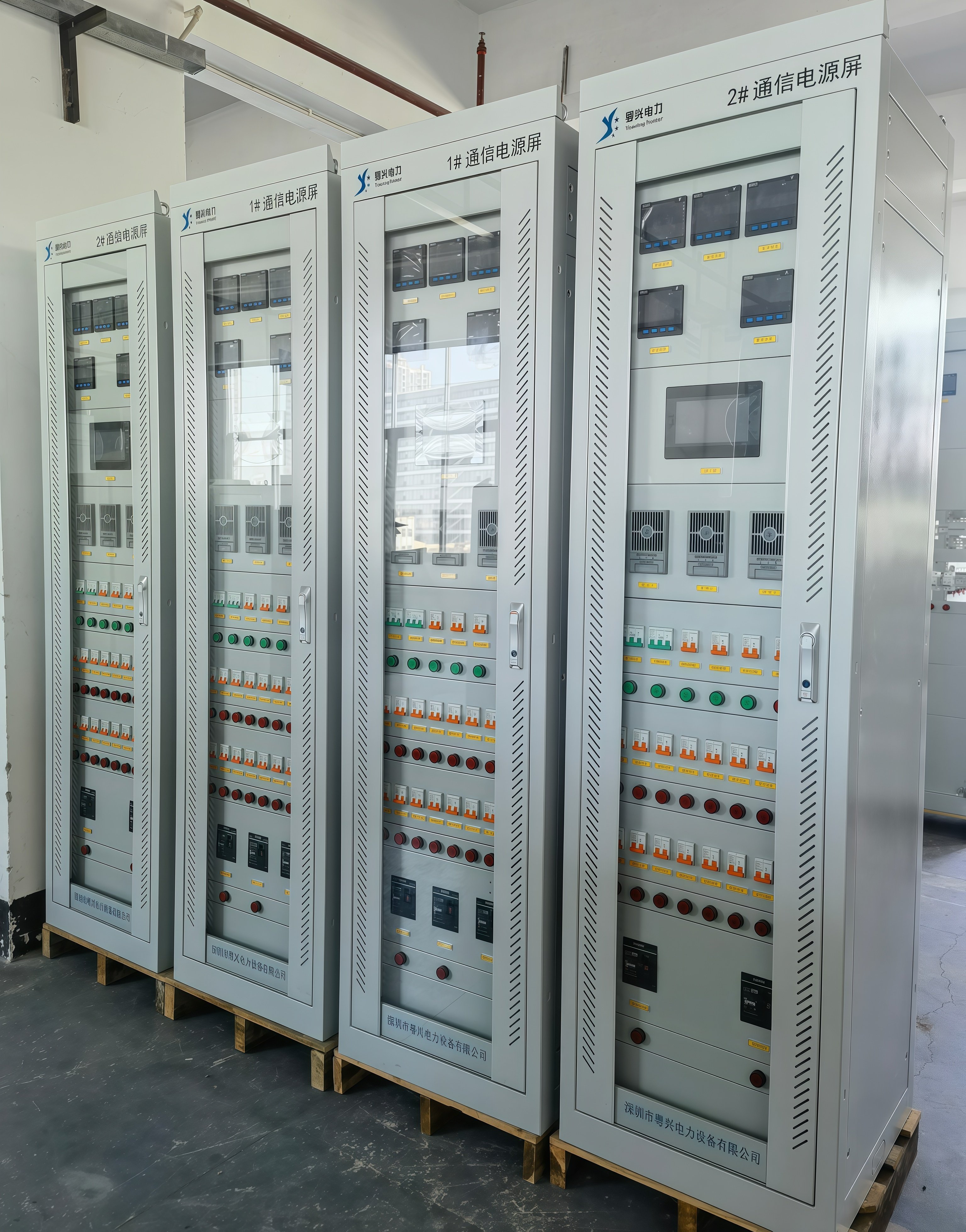

柜体:

组合柜系统:由充电组合柜(充电柜、馈电柜)、电池柜组成。

分体柜系统:由充电柜、馈电柜、电池柜组成。

设备参数:

柜体前面为整扇玻璃门,后面为双开门,外形美观大方;

柜体结构设计便于设备安装调试、维护检修和运行操作。

外形尺寸有(高X宽X深)2260×800×600mm,2260×800×800mm,2260×600×600mm种常规标准规格,并且可根据用户需求定制非标柜体。


型号规格:

YX系列通信电源,也可以根据客户需求加装同时可输出DC12V/DC24V/DC110V/DC220V等电源等级中的任意一种或几种的通信电源;
