小功率太阳能逆变器

本系列逆变电源结合目前逆变电源的优点进行升级优化,并且采用工频逆变方案而设计,具备转换效率高、稳定性好、低损耗、带载能力及抗干扰能力强等特点;可为商业、工业、民用、电信设备等提供可靠的正弦波交流电源。

客户服务中心:0755-23024697

产品详情

一、太阳能逆变电源介绍

本系列逆变电源结合目前逆变电源的优点进行升级优化,并且采用工频逆变方案而设计,具备转换效率高、稳定性好、低损耗、带载能力及抗干扰能力强等特点;可为商业、工业、民用、电信设备等提供可靠的正弦波交流电源。适用于直流电压为DC12V,DC24V,DC48V,DC72V的光伏离网发电场合,主要用于空调、电视、收银机、冰箱、洗衣机、电脑、电动工具、照明、工业设备、电信设备等各类负载。



二、产品功能介绍

1、产品框图


2、原理说明

A、直流主供(逆变优先模式)主用于光伏给电池充电,市电互补充电,市电当备用电源。

    (以12V电池模式举例如下,其他电压等级对应翻倍)

1:当市电正常时,只要电池电压高于11V,逆变电源将逆变输出;

2:当电池放电低于11V,逆变电源将自动切换至市电旁路输出,同时给电池充电;

3:当光伏板或市电通过逆变电源给电池充电至13.5V(或转恒压模式)时,逆变电源将自动切换至逆变模式输出。

4:当市电故障、光伏发电不够时,并且电池电压低于10V,逆变器将自动关闭输出。如果此时市电正常,逆变电源将自动开机实现旁路输出同时给电池充电。

如果市电不正常,光伏给电池充电至12V时,逆变器将自动开机、逆变模式输出。

B、交流主供(市电优先模式)

1:当市电正常时,市电旁路直接输出,并且同时为蓄电池充电;

2:当市电异常时,在5ms内系统自动切换至逆变供电,确保负载持续工作;

3:当市电恢复后,系统自动切换至市电旁路供电,同时为蓄电池充电;



3、节能模式

当开关在节能模式下,空耗为6W以内,逆变电源在节能状态下进行5S自动循环检测,当负载大于30W,系统自动开机进入正常工作模式;当卸载(负载小于30W),自动进入节能状态,达到节能目的。



三、产品特性

1、纯正弦波输出,不伤害用电设备,UPS转换功能,转换时间小于5ms;确保供电的不间断性;

2、CPU管理,模块式组成,维护方便;

3、LED+LCD显示,可以直观的显示全部运行参数;

4、高转换效率,高效节能;

5、市电辅助充电功能,三阶段式智能充电,可为不同类型的电池充电,如密封铅酸电池,开放式铅酸电池,胶体电池等;

6、智能温控风扇,更节能,寿命更长;

7、带载能力及抗冲击能力强,如带动水泵,空调,冰箱等任何负载;

8、完善的保护功能:高低压、高温、短路、过流及过载保护等;

9、工频结构设计,抗谐波干扰,更安全更稳定;

10、逆变输出频率50HZ或60HZ及AC优先或DC优先可选择使用更方便;

11、供电方式可以设置:交流主供或直流主供可以通过面板拨码设置。

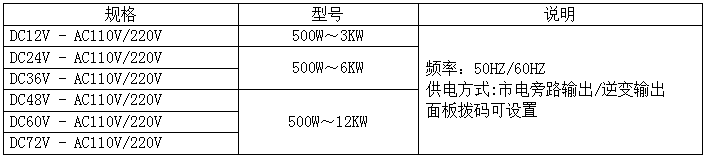

四、规格型号
